软密封对夹蝶阀安装注意事项/Installation Precautions for Rubber-Seated Wafer Butterfly Valve

大家好，我是科特力文的文文。很高兴又和大家见面了。

上次文章《什么是数字阀Digital Valve？》里提到，自力式（机械）压差阀和“一体阀”（所谓的“动态压差平衡电动调节阀”）的缺陷越来越大白于天下，这两种阀根本实现不了动态水力平衡。同时，数字旁通阀（DBPV）和数字压差阀（DDPV）的应用越来越普遍，更新换代乃大势所趋。

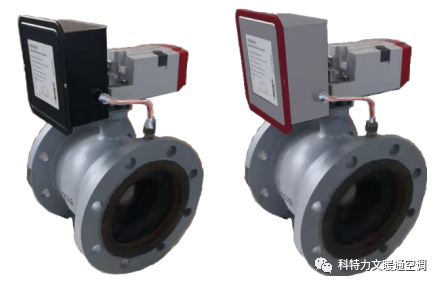

图-1 KV88和KV89系列数字阀

以上是上期内容的简单回顾。今天我们谈谈软密封对夹蝶阀的安装注意事项。

蝶阀是一种常用的阀门，种类多，用途广。按照连接方式可以分为对夹蝶阀、法兰蝶阀、凸耳蝶阀、焊接蝶阀和沟槽蝶阀等。其中，对夹蝶阀的用量在空调水系统中最多，因为它的阀体窄，故材料成本低，性价比高。

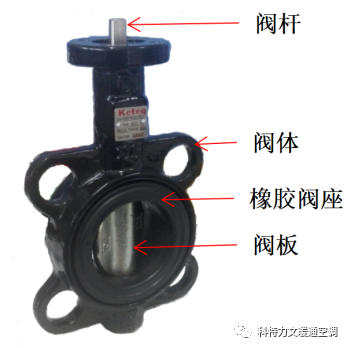

图-2 K8BFW系列软密封对夹蝶阀

对夹蝶阀主要由阀杆、阀体、阀座和阀板等组成（参考图-2）。阀座是橡胶材质，相对于金属材料其硬度较低，故称之为软密封蝶阀。由于“软”的特性，在现场安装时需要特别注意橡胶阀座的变形。如果外力挤压阀座导致变形过大，阀座内径将缩小，造成阀板转不回去（关阀）或转不出来（开阀）的现象，阀门无法正常工作。

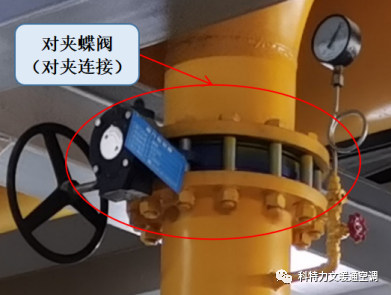

图-3 对夹蝶阀安装在管道上

为此，安装软密封对夹蝶阀需要特别注意如下几点：

1. 在安装前务必把管道清洗干净！否则焊渣等杂物将被夹在阀板与阀座之间而导致二者被划伤，造成内漏！
2. 如果安装在立管上，蝶阀上面的全部管段的重量必须由专门的支撑机构来承重，不可以作用在阀体上！否则，蝶阀的橡胶阀座将被挤压变形严重而包住阀板，导致阀板无法动作！
3. 如果安装在水平管道，在蝶阀所在的管道上务必安装金属补偿器以吸收由于热胀冷缩原因而导致管道的长度变化。且金属补偿器上拉杆的螺母务必松开，否则补偿器无法工作！（在工地上经常看到虽然安装补偿器了但螺母没有松开的现象，这样等于没装）

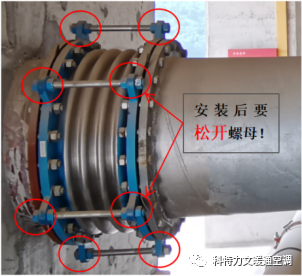

图-4 金属补偿器拉杆螺母必须松开

1. 安装前请测量并比较蝶阀阀座和法兰水纹面的外圆直径，确保有足够的贴合面积。建议使用蝶阀专用法兰（注意有些种类的蝶阀不可以配用平焊法兰）！严禁夹着蝶阀焊接法兰，以免烫伤橡胶阀座！
2. 安装前阀门前后的管段务必保持自然对中，严禁通过拧紧螺栓而校正管道的偏斜!否则蝶阀阀座受力不均而导致阀门无法正常启闭！
3. 按对角次序拧紧螺母，但不可过紧。建议在拧紧后反向松开1~2圈。如果拧得过紧将导致阀座严重变形而包住阀板，从而无法开启。
4. 对夹蝶阀具有橡胶阀座，安装时不需要也不可以添加法兰垫片！否则将导致泄漏！（由于阀座变形不均匀而导致介质沿着阀杆向外冒出）
5. 在出现低温天气（低于5℃）时要做好防冻措施，预防管道及阀门的冻裂。
6. 阀门的安装和调试必须是经过培训且具有实际经验的技术人员，必须专业！

以上是我们今天学习的内容。如有不正确的地方欢迎大家批评指正，我们下期节目再见！
