电动阀开关量控制与浮点控制的区别？/The Differences Between On-off Control and Floating Control

大家好，我是科特力文的文文，很高兴又和大家见面了！

在上一期文章《为什么要用节能电动二通阀？》中说到，用在风机盘管上的电动二通阀虽然单个的耗电量只有6瓦，但是一座大楼往往需要用到上千个或甚至更多这样的阀门，其累积耗电量是十分惊人的。所以，我们在选型的时候要一定要选择“三根线”的那种，而不要用“两根线”的。

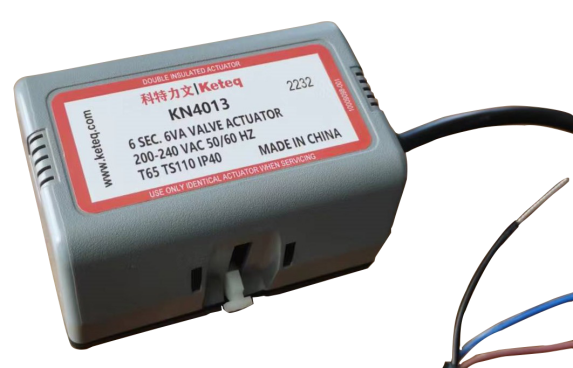

参考图（三根线的电动二通阀）

带有三根线缆的电动二通阀，只有在开阀和关阀的动作过程中耗电，在状态保持期间不耗电，属于节能产品；而带有两根线缆的二通阀，在开阀及状态保持期间都得耗电，是不节能产品。

好了，以上是上次学习的内容。下面我们谈一谈电动阀门常用的控制方式。

在楼宇空调控制系统经常用到电动阀门。这些阀门的控制方式有的是调节型，有的是开关量控制，还有的是浮点控制。这些控制方式有什么不同呢？

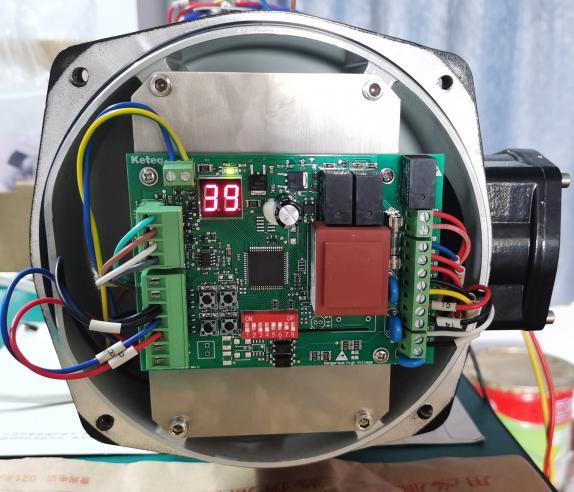

图-1 调节型执行器

调节型控制（Modulating Control）比较容易理解，这种控制方式是连续的，在阀门的行程范围内可以开到任一位置。通常用百分比表示开度，如0%表示全关，50%表示半开，100%表示全开。

调节型控制信号分为电压信号和电流信号两种，电压信号通常用2~10V，也有用0~10V。由于在0V时难以区分是正常的0V信号还是发生故障（如线缆被拽断）导致信号丢失而产生的0V，所以应该尽量避免使用0~10V控制信号，应该优先选用2~10V信号。

电流信号通常用4~20mA，4mA信号对应阀门开度0%，20mA信号对应阀门开度100%。同理，电压信号也是如此对应。

由于线缆具有电阻，电压信号在传输过程中会发生衰减，所以电压信号不适合长距离控制；相对而言电流信号受传输距离的限制较小，只要信号源有足够的功率。在同样的条件下，应该优先选用电流信号控制的方式。

下面图-2是科特力文KM系列电动执行器的调节型控制接线图，仅供参考。

图-2 调节型执行器接线

什么是开关量控制(On/Off Control)呢？

开关量控制的阀门只有两种状态，要么全关，要么全开，不可能有第三种状态。可见，开关量控制用于截断或导通介质的流动，不能用于调节流量。如下面图-3所示，接线端子#2（零线）和#3（火线）始终保持通电，阀门一直在关闭状态；如果#4号端子也通电，则开阀（CCW，逆时针方向）并直到全开。一旦#4端子断电，阀门马上向关阀（CW，顺时针方向）方向运转直到完全关闭。开关量控制需要接三根线缆，但只需要控制一根，故也称为“三线一控”。参考图-3。

图-3 开关量控制接线图

浮点控制(Floating Control)是一种“近似的”调节型控制，在行程范围内阀门可以开到任一位置，但要依靠时间来控制。给电则开（或关），但是开或关到什么程度取决于给电的时间长短。如下面图-4所示，接线端子#2是公共端，#3端子通电则关阀（CW），#4端子（CCW）通电则开阀。浮点控制需要接三根线缆，但需要控制两根线，故也称为“三线两控”。参考图-4.

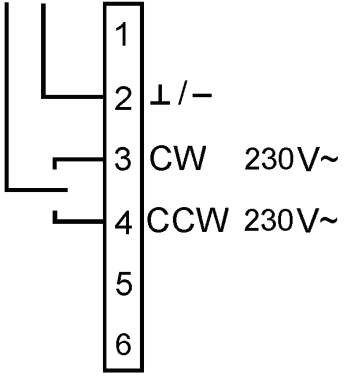

图-4 浮点控制接线图

以上是调节型控制、开关量控制和浮点控制的主要区别。今天我们就学习到这里，下期节目再见！
