风阀执行器工作原理及应用

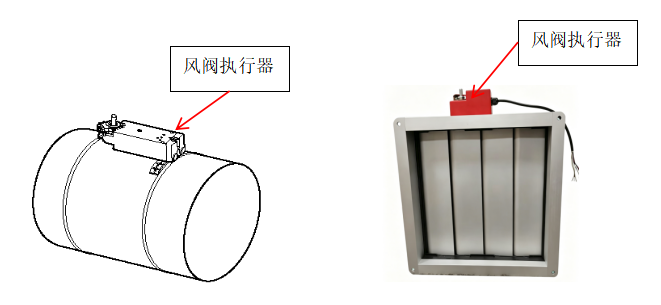

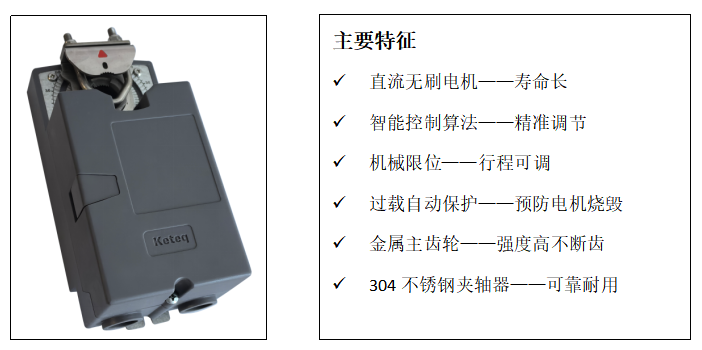

风阀执行器（Damper Actuator）是把电能转变为机械扭力的一种装置，转角行程一般为0~90°。带动风阀转轴旋转，实现风阀打开、关闭或者中间角度调节，内部主要由电机、减速齿轮组、限位机构、反馈电位器和控制电路板组成。

1、基本原理

交流 / 直流电机转速很高，不能直接驱动风阀，经过一套减速齿轮箱，把高速小扭矩转成低速大扭矩，输出轴带动风阀的转轴转动（一般转角 0~90°，0° 全关，90° 全开）。

风阀本身：0° 阀板封闭风道；90° 阀板平行气流，风道全开。

2、控制方式

1. 开关型：只有全开 / 全关，无中间调节；浮点型：可以停在中途位置

   供电一般 AC220V 或 DC24V。

   通电：电机朝开或关的方向转动，直到碰到机械限位后停止。

   断电：风阀返回原位（开关型）或风阀停在当前位（浮点型）。

2. 模拟调节型（0~10V / 4~20mA）：可以停在 0~90° 任意角度，如：

          0V → 输出轴转到 0°（风阀全关）；5V → 45° 半开；10V → 90° 全开

3、应用场景

• 楼宇建筑通风

1. 公共建筑：商场、写字楼、体育馆、酒店、地铁站，楼宇自控系统集中管理，调节新风量以实现舒适与节能之目的。
2. 地下设施及设备，如地下停车场、机房、配电室的通风 根据室内温度启停风道风门，实现通风和散热。
